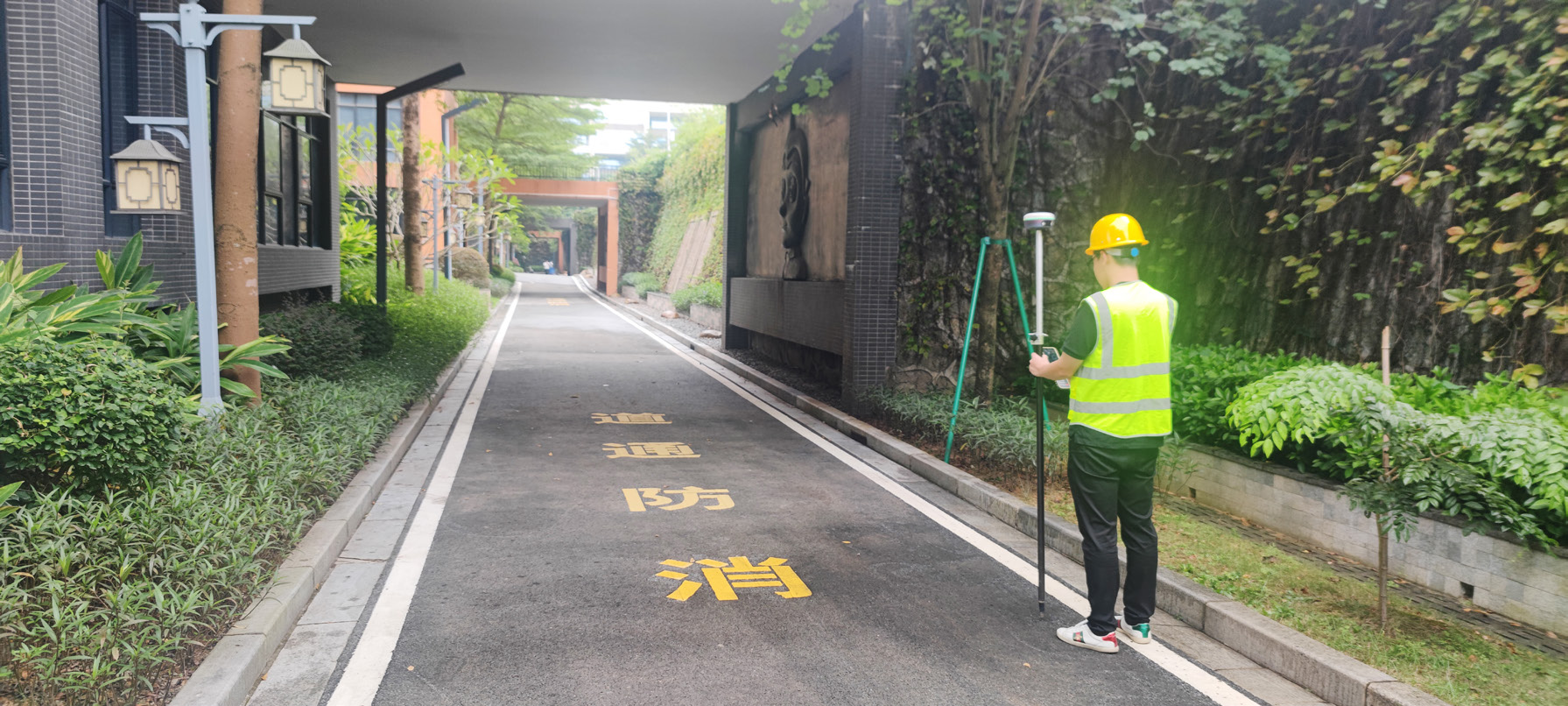

RTK智能采集設備與影像采集系統聯合定位，實現了視覺延伸測量。
在RTK采集基礎點位信息后，即使有障礙物無法跨越，也可以有效延伸點位坐標，拓展作業范圍。
適用場景：河對面、水溝、隔離帶、墻面上目標、邊坡點、基坑點等。

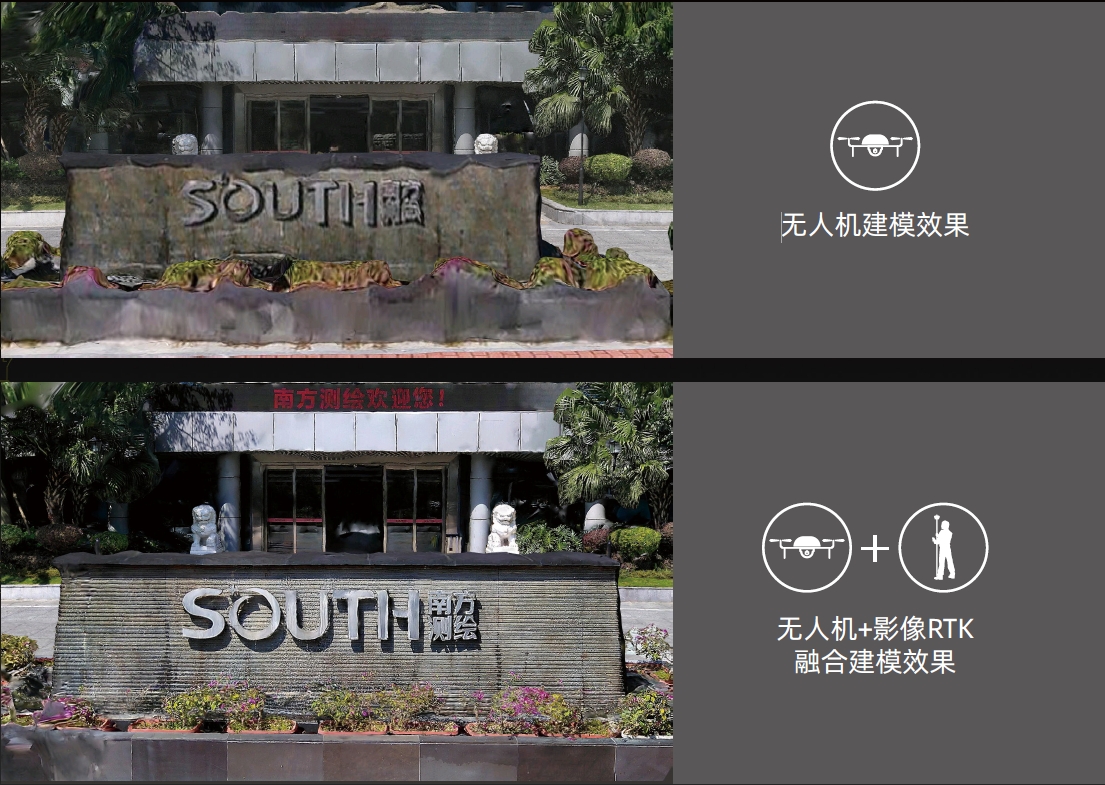

無人機航測時，對于屋檐、樹下等視覺盲區，會出現拍攝不到或者影像拉花的問題，使得整個模型不完整?？梢允褂糜跋馬TK沿著無人機視覺盲區進行動態拍攝，實現無人機數據與影像RTK數據聯合精細化建模。

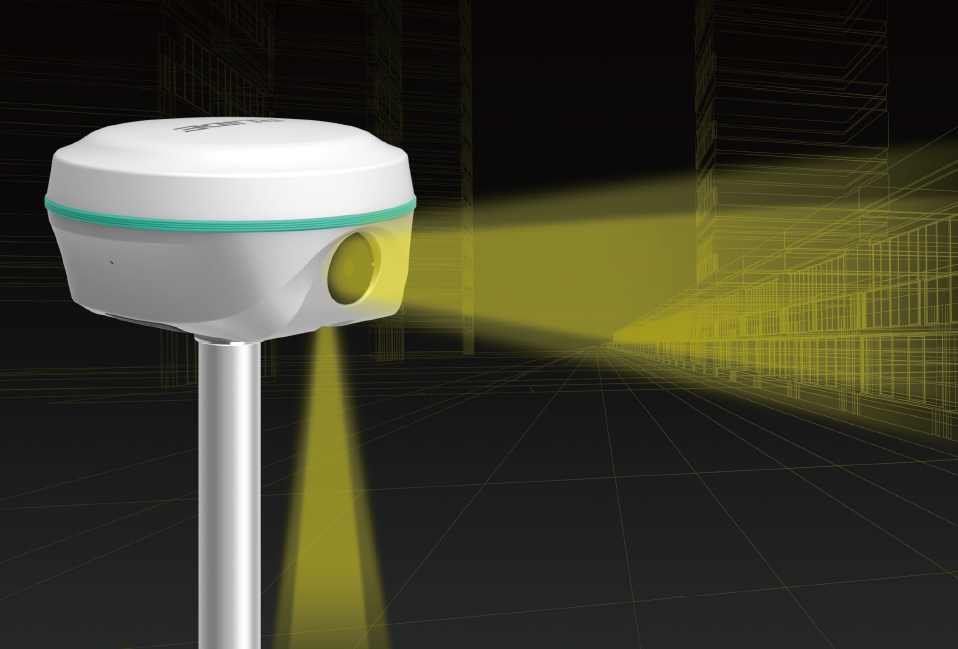

主機底部內置200萬像素攝像頭，具有實景放樣的功能。通過GNSS技術、慣導技術、影像技術的深度融合，根據實地影像及箭頭，動態指示放樣行徑路線。這種放樣方式比傳統方式更加快速準確，放樣效果效率提升50%以上。
同時，放樣功能還具有方向快準的特點，實時計算放樣點在視頻流中的位置，告別指南針，不受磁干擾，不用來回挪桿，一桿即可完成放樣操作。
南方RTK 開機秒固定
北斗SoC芯片加持ROS全新操作系統，開機就能達到秒級固定
全星座全頻點接收并解算
全面支持北斗三號，實現瞬時收星50＋
專屬秒固定按鈕，一鍵登錄

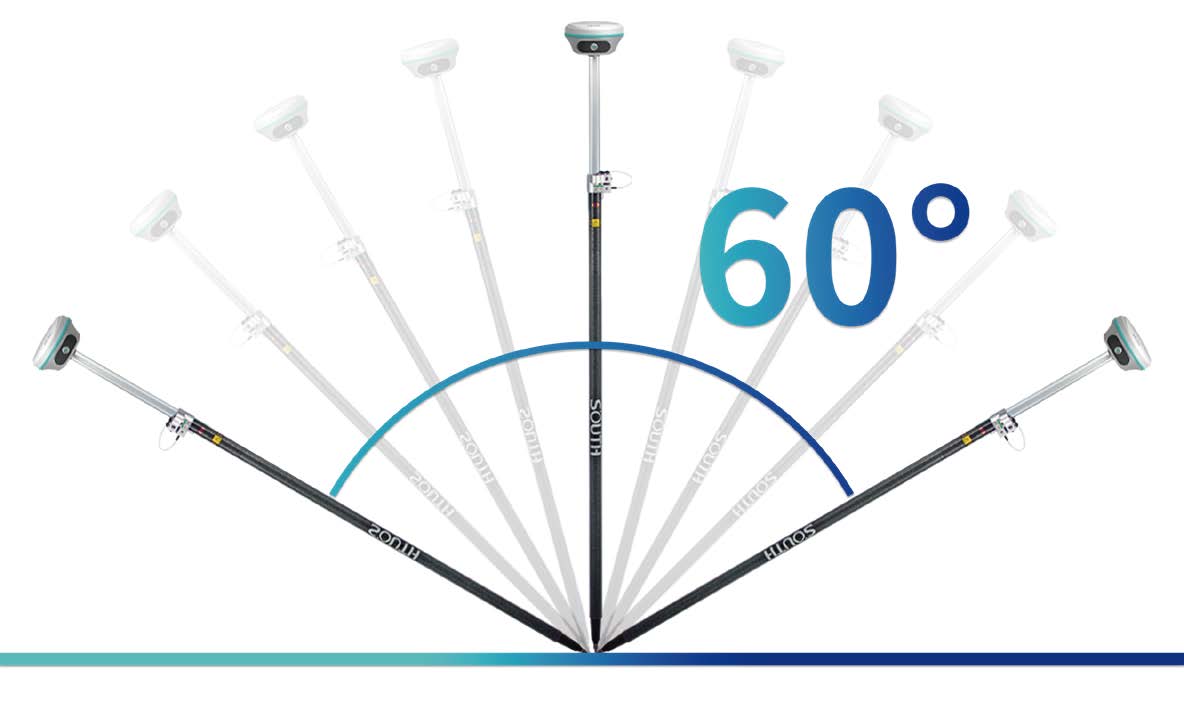

無感校正，60°超大測角，200Hz超高更新率，比傳統測量效率提升30%，無需對中，點到即測。

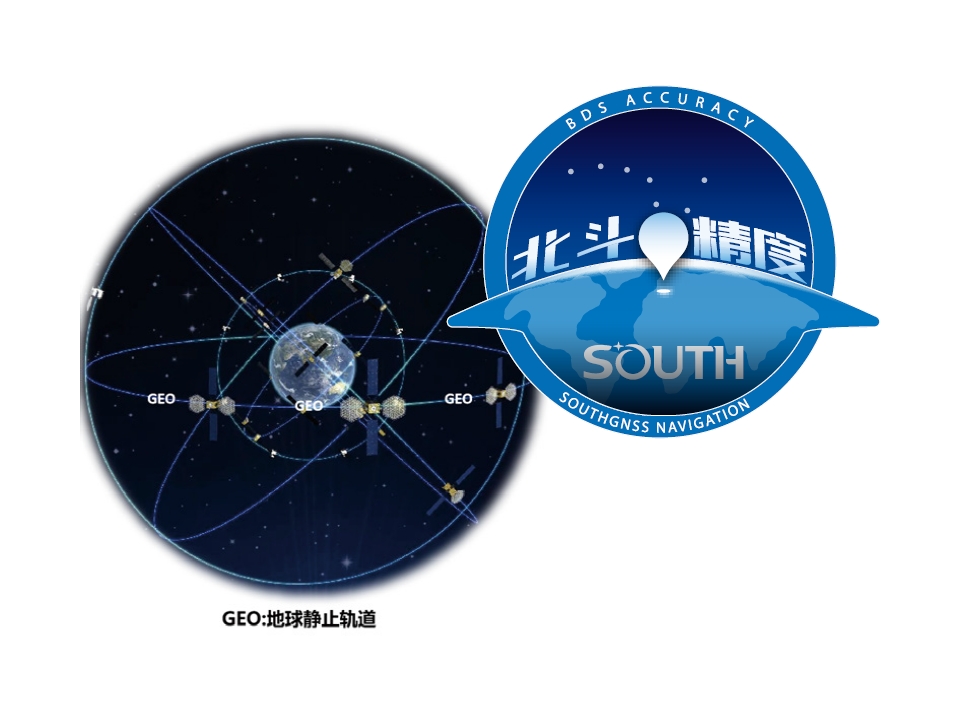

基于北斗三號GEO衛星播發的改正數，采用精密單點定位技術，實現單機厘米級定位
空曠環境，收斂20分鐘，RMS：10CM
北斗三號GEO衛星覆蓋區域（亞太地區）

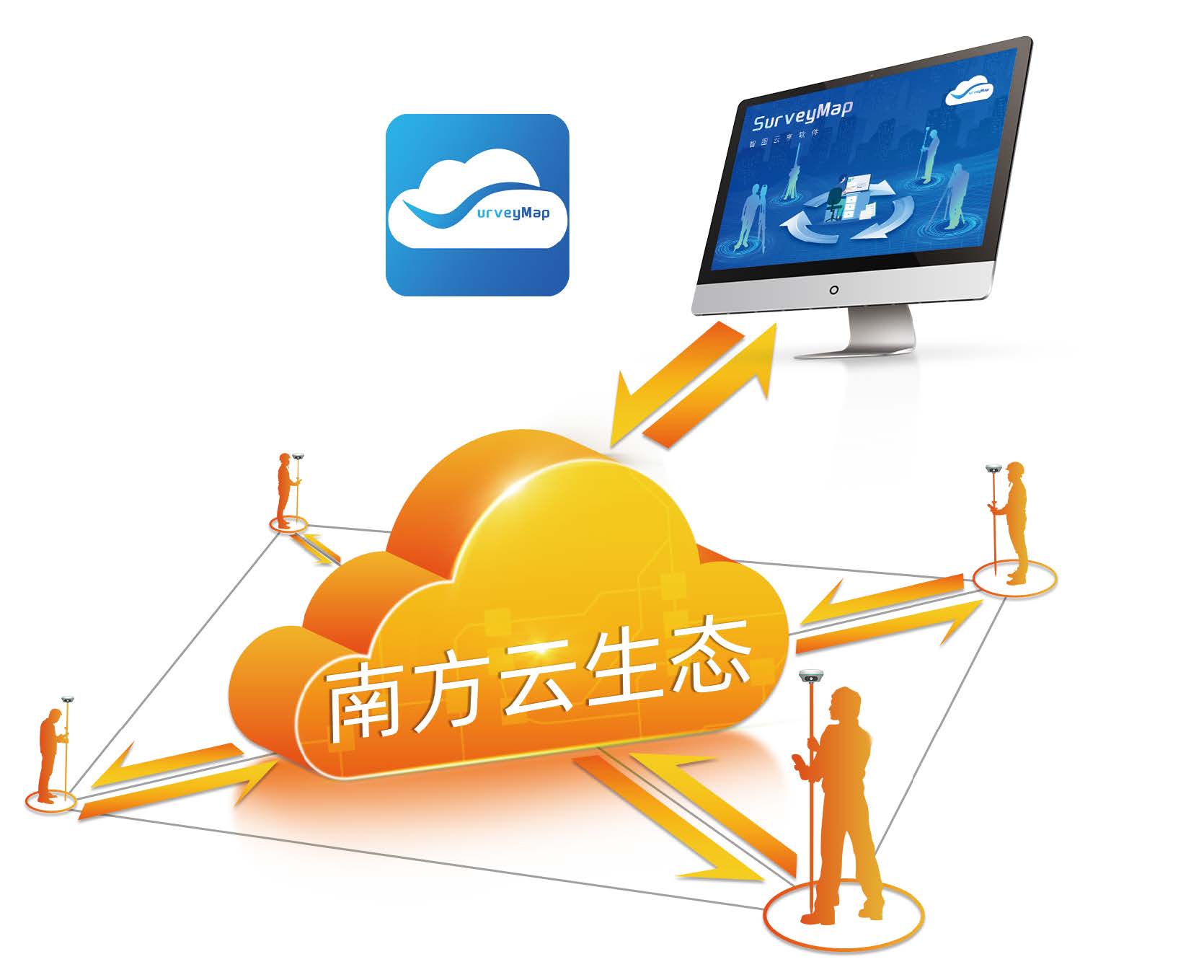

云協同，即基于云共享技術，讓RTK采集軟件工程之星與南方地理信息數據成圖軟件SurveyMap進行數據聯動處理，實現內外業一體化作業。它顛覆了以往內外業分離的獨立作業模式，通過南方完全自主的一體化、標準化、閉環式的產品生態，使得內外作業云協同。無論個人還是小組作業，都更高效、更便捷，開創RTK作業全新模式。
配置 | 詳細指標 |
測量性能 | |
信號跟蹤 | 1598通道 BDS-2:B1I、B2I、B3I BDS-3:B1I、B3I、B1C、B2a、B2b GPS:L1C/A,L2P,L2C,L5,L1C* GLONASS:G1,G2,G3* Galileo：E1,E5b,E5a,E5AltBoc*,E6c* SBAS：L1C/A,L5* QZSS：L1、L2C、L5 IRNSS：L5* |
GNSS特性 | 定位輸出頻率 1Hz～20Hz 初始化時間 小于10秒 初始化可靠性 ＞99.9% 全星座接收技術，能夠支持來自所有現行的和規劃中的GNSS星座信號 高可靠載波跟蹤技術，提高載波精度，提供高質量原始觀測數據 智能動態靈敏度定位技術，適應各種環境變換，適應惡劣、遠距離定位環境 |
定位精度 | |
靜態測量精度 | 平面：±（2.5mm+0.5×10-6D）（D為所測量的基線長度） 高程：±（5mm+0.5×10-6D）（D為所測量的基線長度） |
RTK測量精度 | 平面：±（8mm+1×10-6D）（D為所測量的基線長度） 高程：±（15mm+1×10-6D）（D為所測量的基線長度） |
慣導 | |
慣導傾斜測量 | 內置IMU慣性測量傳感器，支持慣導傾斜測量功能，根據對中桿傾斜方向和角度自動校正坐標。 |
IMU更新率 | 200HZ |
傾斜角度 | 0°～60° |
傾斜補償精度 | 1.8米桿；RMS：8 mm + 0.3 mm/°tilt （tilt為傾斜角度） |
操作系統/用戶交互 | |
操作系統 | Linux |
按鍵 | 電源鍵 |
指示燈 | 多指示燈：數據燈、電源燈、電量顯示燈（儀器底部） |
web交互 | 內置Web UI管理后臺，支持Wi-Fi和USB模式訪問接收機內置Web UI管理頁面，實時監控主機狀態，自由配置主機。 |
語音 | iVoice智能語音技術，智能狀態播報、語音操作提示； 默認支持中文、英語、韓語、俄語、葡萄牙語、西班牙語、土耳其語； |
硬件 | |
尺寸 | 134mm*79.1mm |
重量 | 880g |
材質 | 鎂合金 |
溫度 | 工作溫度：–45 °C到+75 °C 存儲溫度：–55 °C到+85 °C |
濕度 | 抗100%冷凝 |
防護等級 | IP68 |
防震 | 抗2米隨桿跌落 |
電氣 | |
電源 | 6-18V寬壓直流設計，帶過壓保護 |
電池 | 內置6800mAh高性能鋰電池 7.4V； 支持PD協議快充，3.5小時充滿； 移動站手簿網絡模式作業滿足18小時續航時間 |
實景放樣 | |
像素 | 200萬 |
視場角度 | 75° |
影像測量 | |
像素 | 800萬 |
精度 | 典型作業場景，測量距離2-15m，RMS精度：1-4cm |
通訊 | |
I/O端口 | TYPE-C接口:充電接口、磁盤數據接口 5芯接口：串口數據調試口、供電口 電臺天線接口 |
電臺 | 內置接收電臺，工作頻率：410-470MHz； 通訊協議：Farlink；FarlinkPro |
網絡 | 基于Linux平臺的智能PPP撥號技術，自動實時撥號，工作過程中持續在線，配備高速網絡通訊模塊，兼容各種CORS系統接入。 |
藍牙 | BT4.2（BR/EDR+BLE）藍牙標準 |
NFC無線通信 | 采用NFC無線通信技術，手簿與主機觸碰即可實現藍牙自動配對（需手簿同樣配備NFC無線通信模塊） |
WIFI | |
標準 | 802.11b/g/n標準，支持2.4g/5g Wifi |
WIFI熱點 | 具有WIFI熱點功能，任何智能終端均可接入接收機，對接收機功能進行豐富的個性化定制； 工業手簿、智能終端等數據采集器可與接收機之間通過WIFI進行數據傳輸 |
WIFI數據鏈 | 接收機可接入WIFI，通過WIFI進行差分數據播發或接收 |
數據存儲/傳輸 | |
數據存儲 | 內置16GB固態存儲，自動循環存儲(存儲空間不夠時自動刪除最早數據)； 豐富的采樣間隔，最高支持20Hz的原始觀測數據采集 |
數據格式 | 靜態數據格式：南方STH、Rinex2.0和Rinex3.02等多種格式 差分數據格式： RTCM3.0、RTCM3.2輸入和輸出 GPS輸出數據格式：NMEA 0183、PJK平面坐標、二進制碼 網絡模式支持：VRS、FKP、MAC，支持NTRIP協議 |
傳感器 | |
溫度傳感器 | 內置溫度傳感器，采用智能變頻溫控技術，實時監控與調節主機溫度 |
